Dobrze zaprojektowane odpylanie to narzędzie do stabilnej pracy zakładu.

Kluczowe elementy instalacji

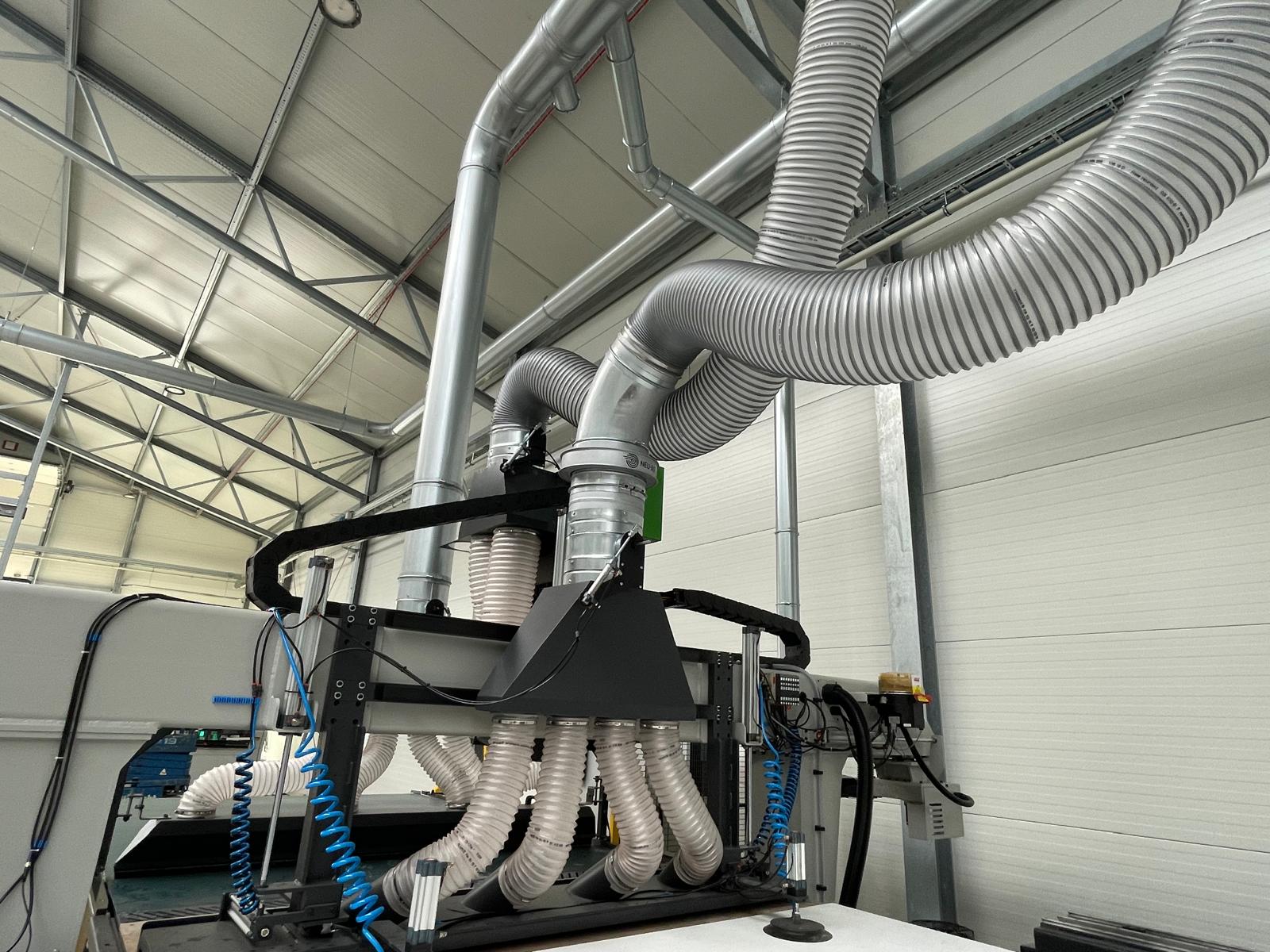

ODCIĄGI MIEJSCOWE PRZY MASZYNACH – tu zaczyna się skuteczność całego systemu

Najlepsza filtracja i najmocniejszy wentylator nie pomogą, jeśli pył nie zostanie skutecznie przechwycony tam, gdzie powstaje. Dlatego właśnie odciągi miejscowe przy maszynach są absolutną podstawą każdej instalacji odpylania.
W praktyce oznacza to, że każda maszyna generująca pył lub wióry – piła, frezarka, szlifierka, strugarka czy centrum CNC – powinna mieć odpowiednio zaprojektowany punkt odbioru zanieczyszczeń.
I tu pojawia się ważna kwestia: odciąg to nie tylko „rura podłączona do maszyny”.

Aby działał skutecznie, musi być:
• dopasowany do konkretnego typu maszyny i sposobu jej pracy,
• umieszczony dokładnie tam, gdzie powstaje pył,
• zaprojektowany tak, aby „łapać” zanieczyszczenia zanim rozproszą się w powietrzu,
• zasilany odpowiednim przepływem powietrza.

Najczęstsze problemy w małych zakładach
W wielu warsztatach i mniejszych zakładach spotyka się rozwiązania, które „są”, ale nie działają optymalnie, bo:
• zbyt małe średnice przyłączy,
• niewłaściwe rozmieszczenie króćców odciągowych,
• prowizoryczne podłączenia,
• brak odciągu przy części maszyn,
• korzystanie z jednego odciągu do kilku stanowisk bez przeliczenia wydajności.

Efekt? Pył nie jest skutecznie odbierany, tylko trafia do powietrza na hali.
Dlaczego to takie ważne?
Dobrze zaprojektowany odciąg miejscowy:
• ogranicza zapylenie już u źródła,
• zmniejsza obciążenie całego systemu,
• poprawia komfort pracy operatora,
• wpływa na jakość obróbki,
• redukuje ilość pyłu krążącego w instalacji.

Można zatem powiedzieć wprost:
jeśli odciąg przy maszynie działa dobrze, cała instalacja ma szansę działać dobrze. Jeśli nie – reszta systemu tylko „gasi pożar”.

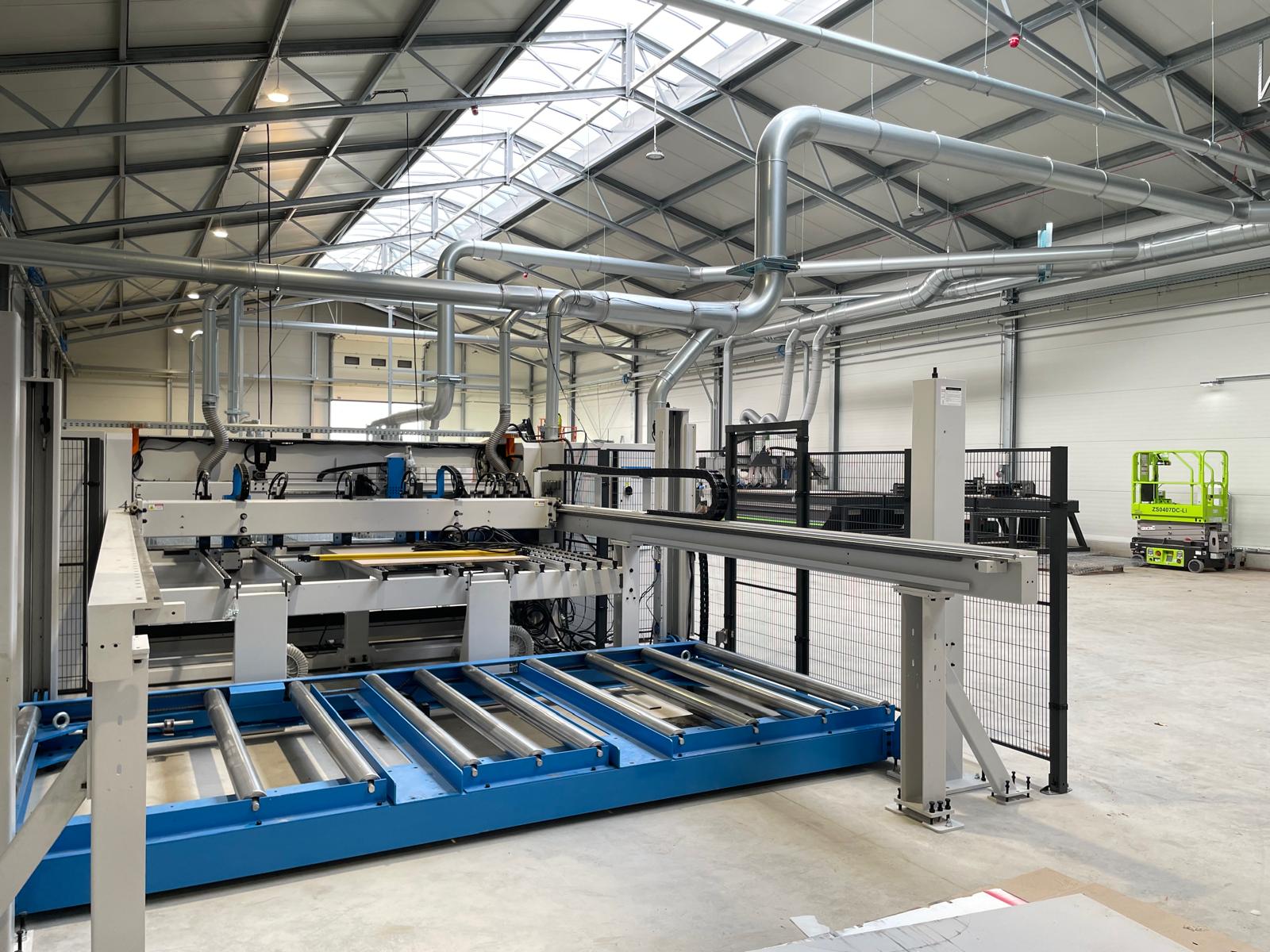

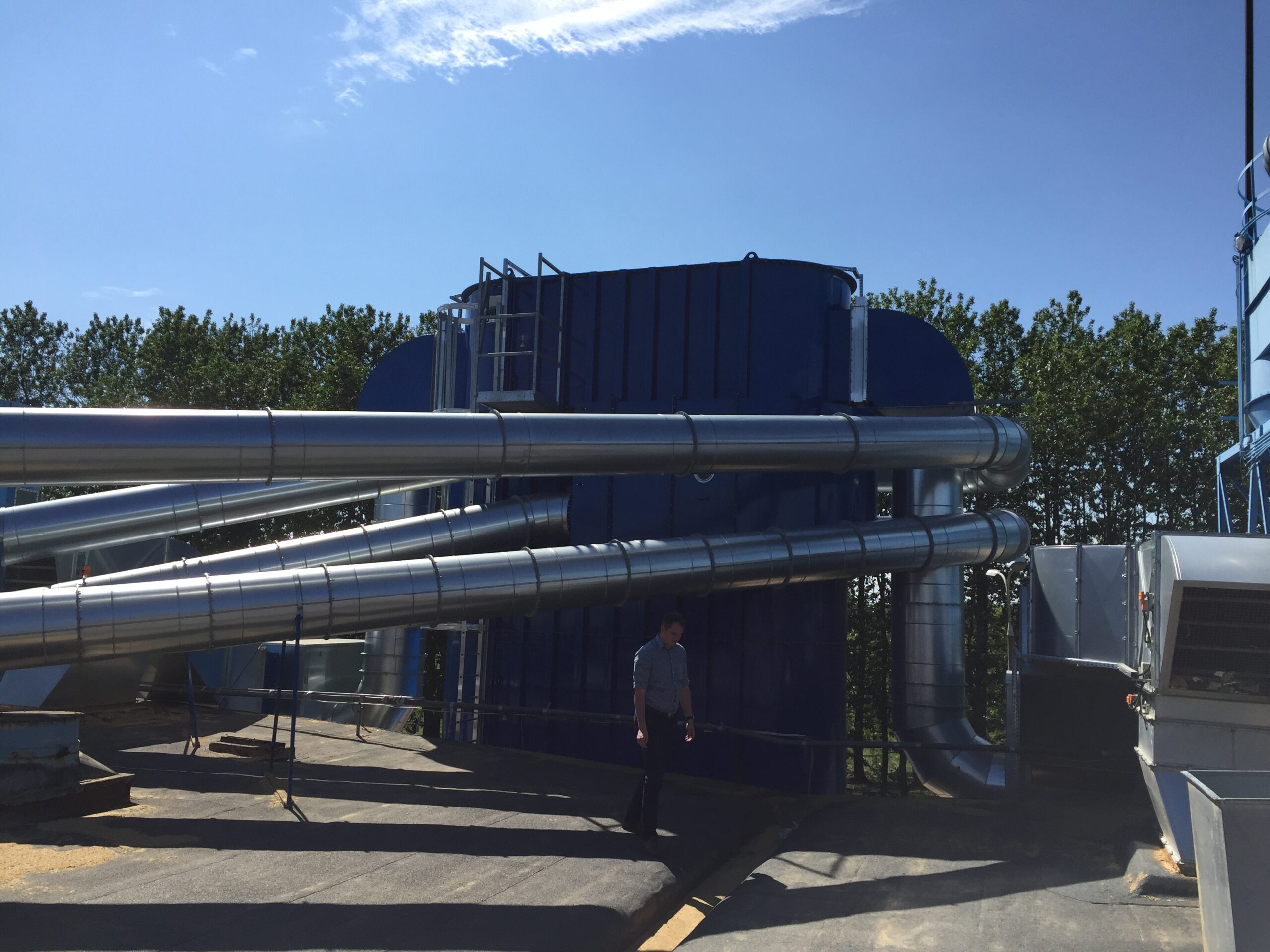

INSTALACJA RUROWA – układ krwionośny systemu odpylania

Jeśli odciągi miejscowe są punktami zbierania, to instalacja rurowa jest tym, co transportuje pył i wióry dalej. I choć często jest traktowana jako element drugorzędny, w praktyce ma ogromny wpływ na skuteczność całego systemu.
To właśnie tutaj najczęściej pojawiają się problemy, które powodują, że instalacja teoretycznie działa, ale w praktyce jest niewydajna.

Dlaczego projekt instalacji rurowej ma tak duże znaczenie?
W instalacji odpylania nie chodzi tylko o to, żeby powietrze płynęło, ale żeby płynęło z odpowiednią prędkością, kierunkiem i stabilnością.
Źle zaprojektowana instalacja może powodować:
• spadki wydajności na końcach instalacji,
• odkładanie się materiału w przewodach,
• zapychanie się systemu,
• zwiększone zużycie energii,
• niestabilną pracę całego układu.

Najczęstsze błędy w praktyce
W małych i średnich zakładach instalacja rurowa bardzo często powstaje etapami — przy dokładaniu kolejnych maszyn. To naturalne, ale niesie ze sobą ryzyko:
• przypadkowych średnic przewodów,
• nadmiaru kolan i załamań,
• niepotrzebnie długich tras,
• braku szczelności,
• braku równoważenia przepływów.

Z czasem system zaczyna działać coraz gorzej, a problem nie jest oczywisty, bo „przecież wszystko jest podłączone”.

Co daje dobrze zaprojektowana instalacja?
Poprawnie zaprojektowany system rurowy:
• zapewnia równomierny odbiór pyłu ze wszystkich maszyn,
• minimalizuje straty ciśnienia,
• ogranicza ryzyko odkładania się materiału,
• poprawia efektywność energetyczną,
• stabilizuje pracę całej instalacji.

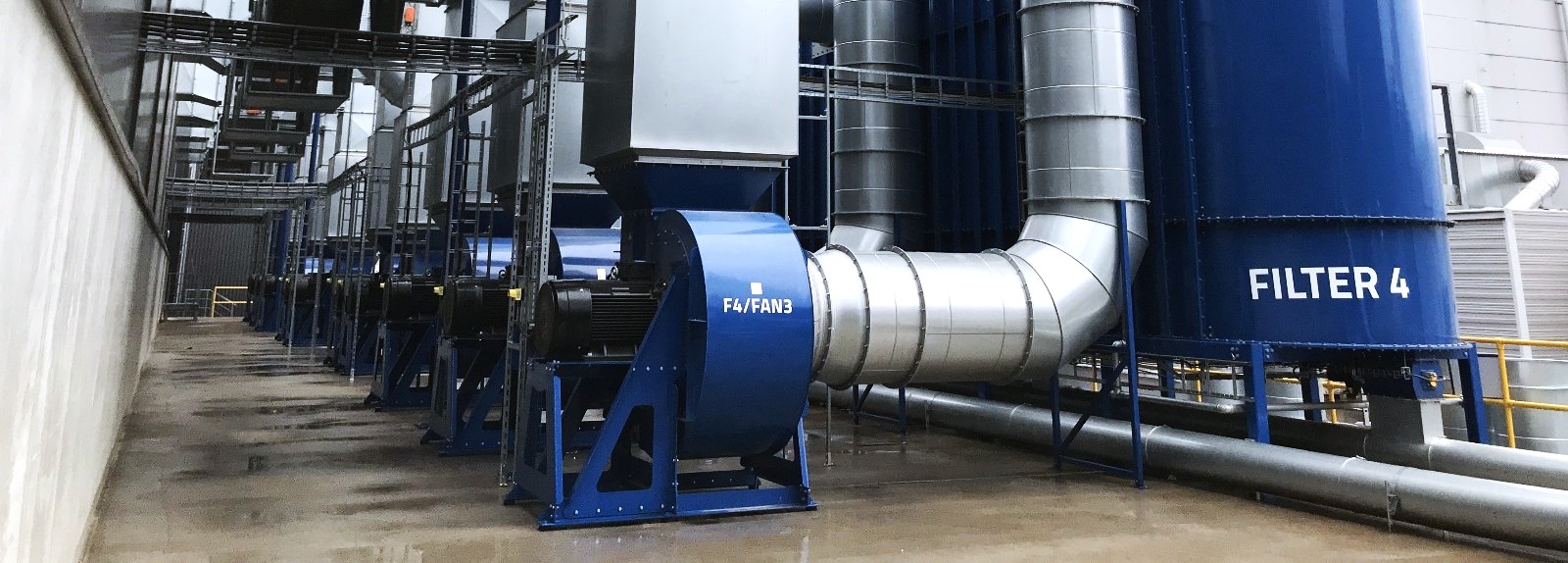

WENTYLATOR – serce instalacji

Jeśli odciągi miejscowe są punktem przechwycenia pyłu, instalacja rurowa jego drogą transportu, a jednostka filtracyjna miejscem oczyszczania powietrza, to wentylator jest elementem, który wprawia cały system w ruch.
Można powiedzieć wprost: to właśnie wentylator jest sercem i napędem całej instalacji odpylania.

To on odpowiada za wytworzenie odpowiedniego przepływu powietrza, dzięki któremu pył, wióry i drobne zanieczyszczenia mogą zostać skutecznie odebrane z maszyn, przetransportowane przez instalację i skierowane do dalszej separacji oraz filtracji.
Bez dobrze dobranego wentylatora nawet najlepiej zaprojektowane elementy systemu nie będą pracowały tak, jak powinny.

Dlaczego wentylator ma tak duże znaczenie?
W praktyce skuteczność całego układu zależy od tego, czy system jest w stanie utrzymać odpowiednie parametry pracy w każdych warunkach — niezależnie od tego, czy działa jedna maszyna, kilka stanowisk jednocześnie, czy zakład pracuje pod pełnym obciążeniem.
To właśnie wentylator odpowiada za to, aby instalacja miała odpowiednią:
• wydajność,
• siłę zasysania,
• stabilność przepływu,
• zdolność transportu pyłu i odpadu.
Jeżeli ten element jest źle dobrany, skutki odczuwa się bardzo szybko — i zwykle nie tylko w jednym miejscu, ale w całym systemie.

Najczęstsze problemy w praktyce
W wielu mniejszych zakładach wentylator jest dobierany zbyt ogólnie — na zasadzie „żeby miał moc” albo „żeby był podobny do tego, który był wcześniej”. Tymczasem sama moc silnika nie rozwiązuje problemu, jeśli urządzenie nie jest dopasowane do konkretnej instalacji.
Najczęściej spotykane błędy to:
• zbyt mała wydajność względem rzeczywistej liczby maszyn,
• niedopasowanie do długości i oporów instalacji,
• niestabilna praca przy zmiennym obciążeniu,
• przewymiarowanie powodujące niepotrzebne zużycie energii,
• zastosowanie rozwiązania, które nie odpowiada charakterowi transportowanego materiału.

W praktyce może to prowadzić do sytuacji, w której jedna część hali działa poprawnie, a inna jest stale niedociągnięta pod względem odbioru pyłu. Albo odwrotnie – system działa zbyt agresywnie, generując niepotrzebne koszty eksploatacyjne i nieoptymalną pracę całej instalacji.

Co daje dobrze dobrany wentylator?
Właściwie dobrany wentylator zapewnia:
• skuteczny odbiór pyłu bezpośrednio przy maszynach,
• sprawny transport materiału przez instalację,
• stabilną współpracę z jednostką filtracyjną,
• mniejsze ryzyko odkładania się pyłu w przewodach,
• bardziej przewidywalną i energooszczędną pracę całego systemu.

To szczególnie ważne w mniejszych zakładach, gdzie każda awaria, spadek wydajności czy konieczność ciągłego „ratowania” instalacji oznacza realny problem organizacyjny i kosztowy.

Nie chodzi o „najmocniejszy” wentylator, tylko o właściwy.
To bardzo ważna kwestia. W przypadku instalacji odpylania lepsze nie zawsze znaczy większe. Zbyt duży wentylator może generować niepotrzebne zużycie energii i zaburzać pracę układu, a zbyt mały po prostu nie poradzi sobie z zadaniem.
Dlatego dobór tego elementu powinien wynikać z całościowego projektu instalacji – z uwzględnieniem:
• liczby i rodzaju maszyn,
• charakterystyki pyłu i odpadu,
• długości i geometrii instalacji,
• parametrów filtracji,
• przewidywanego obciążenia produkcji.

W dobrze zaprojektowanym systemie wentylator nie jest przypadkowym dodatkiem, ale świadomie dobranym napędem całego układu.
W praktyce to właśnie od niego zależy, czy system „ciągnie” tak, jak powinien.
Dla właściciela lub kierownika zakładu najprostszy wniosek jest taki: jeżeli instalacja ma działać skutecznie, stabilnie i przewidywalnie, wentylator musi być traktowany jako jeden z kluczowych elementów całego rozwiązania – a nie tylko jako „silnik do odciągu”.
Bo w praktyce to właśnie on decyduje o tym, czy cały system będzie naprawdę wspierał produkcję, czy tylko sprawiał wrażenie, że działa.

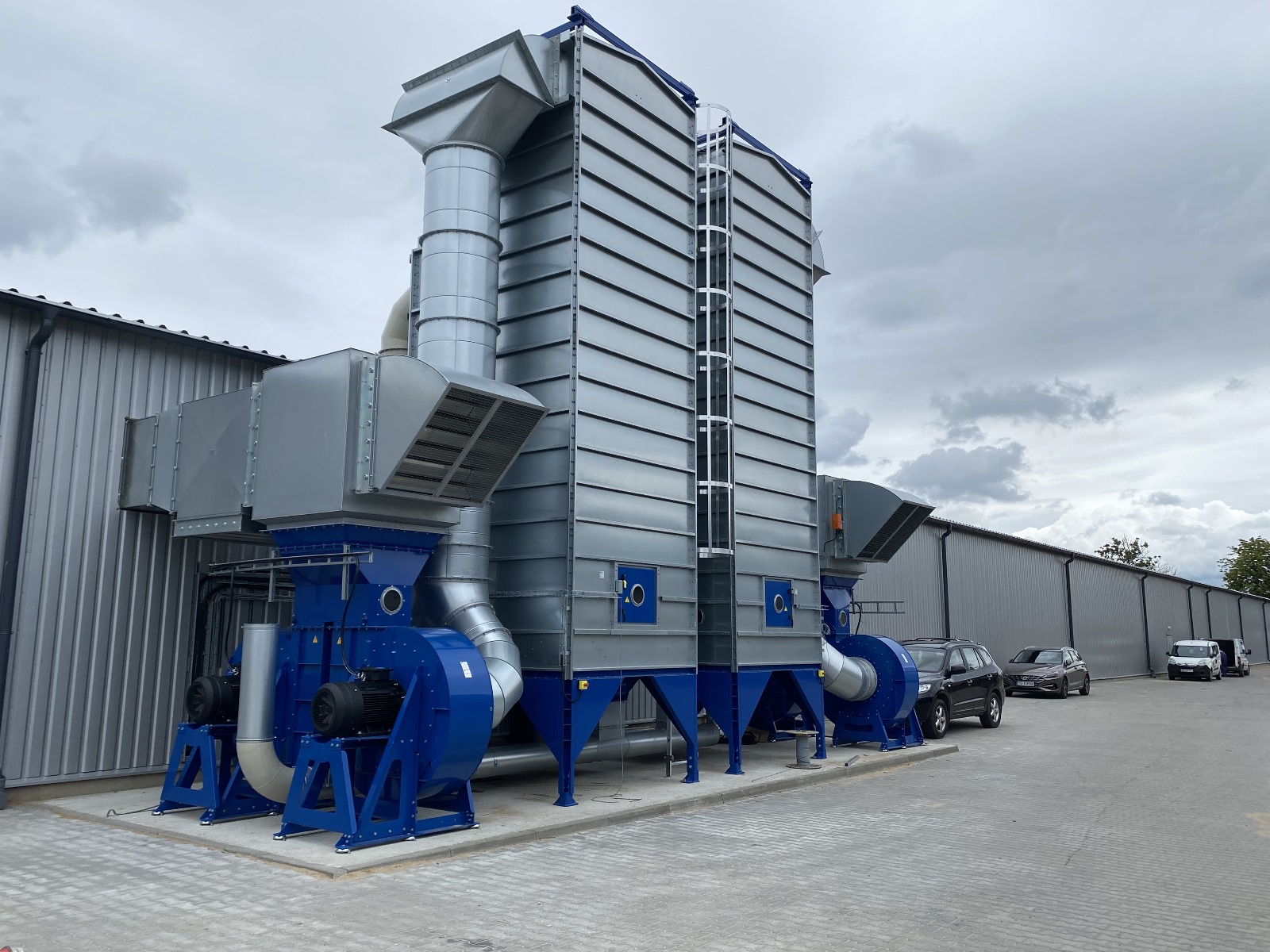

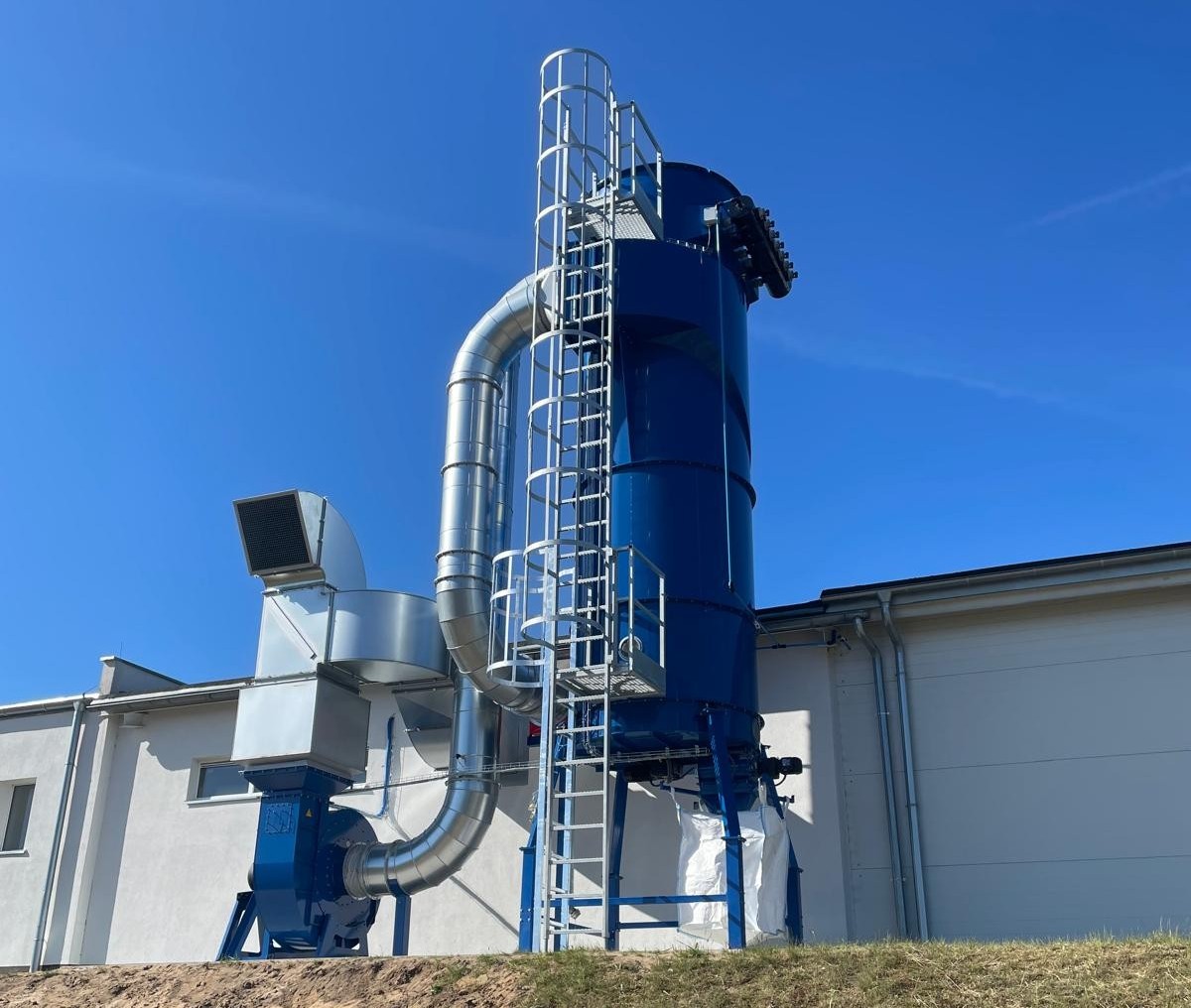

JEDNOSTKA FILTRACYJNA – płuca całego systemu

To właśnie w jednostce filtracyjnej rozstrzyga się, czy powietrze wracające do hali (lub wyrzucane na zewnątrz) jest rzeczywiście oczyszczone. Można powiedzieć, że to najważniejszy element całej instalacji odpylania.
Jej zadaniem jest oddzielenie pyłu od powietrza i zapewnienie, że:
• powietrze spełnia wymagania jakościowe,
• instalacja pracuje stabilnie,
• system nie traci wydajności wraz z czasem.

Dlaczego dobór filtra jest tak istotny?
Nie ma jednego uniwersalnego filtra do wszystkiego. Właściwy dobór zależy m.in. od:
• rodzaju obrabianego materiału,
• wielkości i charakteru pyłu,
• intensywności produkcji,
• ilości powietrza w instalacji,
• sposobu odbioru odpadu,
• wymagań związanych z bezpieczeństwem (ATEX).

Źle dobrana jednostka filtracyjna może powodować:
• spadek wydajności całego systemu,
• częste zapychanie filtrów,
• zwiększone koszty eksploatacji,
• problemy z emisją pyłu,
• większe ryzyko awarii lub zagrożeń.

Typowe wyzwania w małych zakładach
W praktyce często spotyka się:
• filtry dobrane „na oko” lub według ceny,
• urządzenia niedostosowane do aktualnej skali produkcji,
• brak automatycznego oczyszczania filtrów,
• problemy z odbiorem materiału z jednostki filtracyjnej,
• brak uwzględnienia aspektów przeciwwybuchowych.

Efekt jest taki, że filtr staje się „wąskim gardłem” całej instalacji.

Co daje dobrze dobrana jednostka filtracyjna?
Poprawnie dobrany i skonfigurowany filtr:
• utrzymuje stabilną wydajność systemu,
• skutecznie oddziela pył od powietrza,
• ogranicza emisję zanieczyszczeń,
• zmniejsza częstotliwość obsługi,
• współpracuje z systemem odprowadzania odpadu,
• może być zintegrowany z rozwiązaniami ATEX.

W praktyce oznacza to jedno: jeśli filtr działa dobrze, cały system pracuje spokojnie i przewidywalnie. Jeśli nie – problemy będą pojawiać się regularnie, w różnych miejscach instalacji.

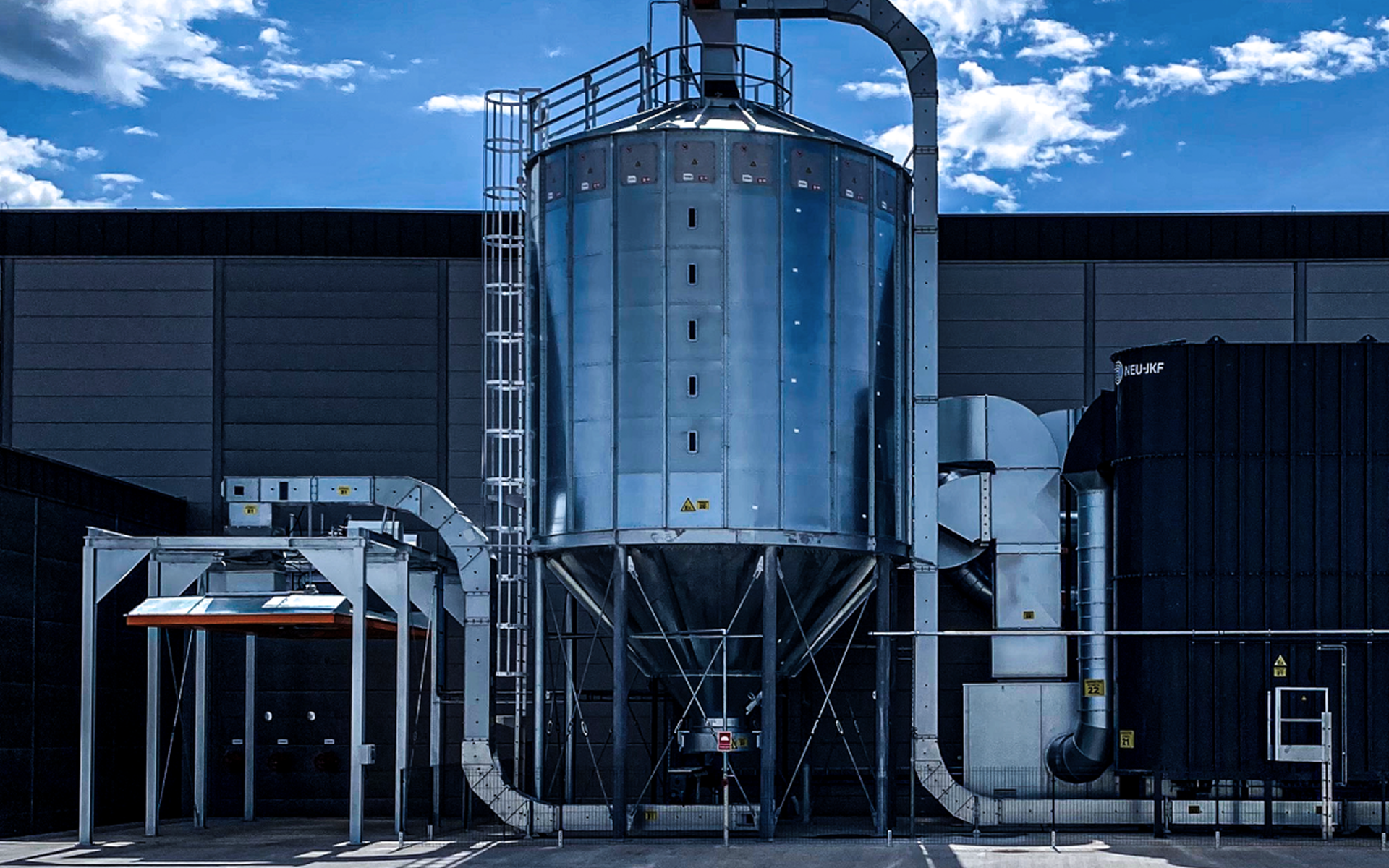

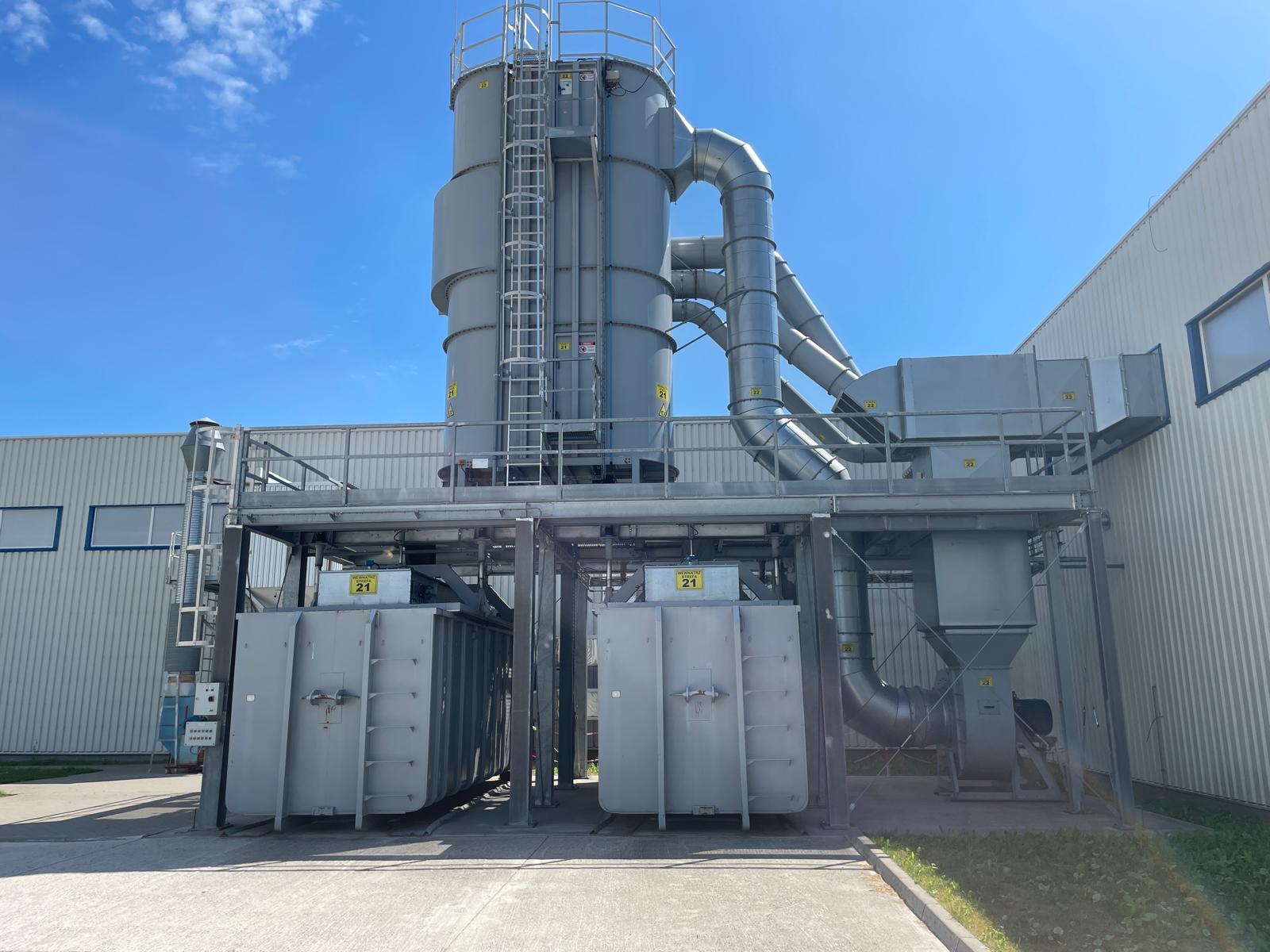

SYSTEM ODPROWADZANIA ODPADU – często pomijany, a kluczowy element całej instalacji

W wielu zakładach najwięcej uwagi poświęca temu, czy pył i wióry są skutecznie odbierane z maszyn. To oczywiście bardzo ważne, ale równie istotne jest pytanie:
co dzieje się z odpadem dalej?
Bo dobrze działające odpylanie nie kończy się na odciągnięciu pyłu z piły, frezarki czy szlifierki. Cały system musi jeszcze ten materiał bezpiecznie i sprawnie przetransportować, oddzielić, zmagazynować lub przygotować do dalszego odbioru.
W praktyce oznacza to, że instalacja odpylania powinna obejmować również przemyślany system odprowadzania odpadu, czyli rozwiązania odpowiedzialne za transport i odbiór: trocin, wiórów, pyłu, odpadów poprodukcyjnych, frakcji pochodzących z filtracji i separacji.

To bardzo ważne szczególnie w mniejszych zakładach, gdzie przez lata często tworzy się układ mieszany: część odpadu trafia do worków, część do pojemników, część do przyczepy, a część bywa tymczasowo gromadzona tam, gdzie akurat jest miejsce. Taki model może wydawać się wygodny na co dzień, ale z czasem zaczyna generować problemy.

Jakie problemy powoduje źle rozwiązane odprowadzanie odpadu?
Najczęściej są to:
• zapylenie wtórne przy opróżnianiu worków lub pojemników,
• niepotrzebne przestoje przy ręcznym usuwaniu odpadu,
• większy bałagan wokół instalacji,
• ryzyko odkładania się materiału w niekontrolowanych miejscach,
• pogorszenie pracy całego systemu odpylania,
• większe ryzyko pożarowe i wybuchowe.

W dobrze zaprojektowanej instalacji system odprowadzania odpadu powinien być spójny z charakterem produkcji i ilością powstającego materiału. Innych rozwiązań potrzebuje mała stolarnia pracująca na kilku maszynach, a innych zakład meblarski z intensywnym rozkrojem i szlifowaniem czy tartak generujący duże ilości trocin i zrębków.
W zależności od skali i potrzeb mogą to być m.in.:
• workowe lub kontenerowe systemy odbioru odpadu,
• rozwiązania do automatycznego zsypu materiału,
• systemy transportu mechanicznego lub pneumatycznego,
• cyklony i separatory wstępne,
• zbiorniki buforowe i silosy.

Dobrze rozwiązane odprowadzanie odpadu daje bardzo konkretny efekt: instalacja działa stabilniej, zakład jest czystszy, a obsługa mniej uciążliwa dla pracowników.
I to jest właśnie jeden z tych elementów, który w codziennej pracy naprawdę robi różnicę.
